Р-40(изделие 46, AA-6 «Acrid»)
УР «воздух-воздух» средней дальности

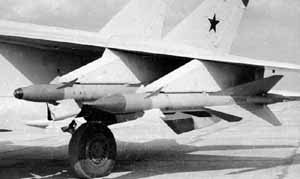

    В 1962 г. в ОКБ-4 под руководством М.Р.Бисновата было начато проектирование ракеты Р-40. Ракета создавалась специально для вооружения истребителя-перехватчика МиГ-25П и предназначена для поражения высотных скоростных и низколетящих воздушных целей - самолетов и крылатых ракет в широком диапазоне применения при наличии огневого и помехового противодействия.Р-40Р и Р-40Т под крылом МиГ-25П
    Ракета Р-40 имела высокие энергобаллистические характеристики, обеспечивала скорости полета с числом М > 5, что привело к необходимости впервые использовать титан в качестве материала планера ракеты и решить ряд технических проблем по охлаждению агрегатов и созданию стойкого к кинетическому нагреву обтекателя. В качестве материала обтекателя РГС впервые применен ситал.
    Ракета разрабатывалась с двумя головками самонаведения: с полуактивной радиолокационной импульсной головкой ПАРГ-12 (НИИ «Агат»)и с инфракрасной головкой, разработанной в ЦКБ-589. Соответственно ракеты получили индексы Р-40Р и Р-40Т (тепловая).
    Инфракрасная головка самонаведения, охлаждаемая жидким азотом (на АПУ), позволяла поражать цели во всех ракурсах. Пpименение pакеты осyществлялось пpи использовании теплопеленгатоpа ТП-26. Дальность до цели опpеделяется в специальном pежиме РЛС, пpи этом она yпpавляется пpи помощи ТП-26. Дальность стрельбы Р-40Т в передней полусфере составляла 30 км, в задней - 15 км.
    Дальность стрельбы ракетой Р-40Р была первоначально 50 км.
    Ракета Р-40 создана по аэродинамической схеме «утка». Большая высотность в Р-40 достигал за счет развитого крыла, ослабляющего влияние синхронных ошибок головки самонаведения, увеличение: запаса топлива и разнесенной по длине ракеты боевой части, которая находилась как в середине корпуса, так и в хвосте.Р-40ТД на МиГ-31
    Двигатель ракеты марки П1Д-134 твердотопливный. Вес топлива 118 кг. Осколочно-фугасная боевая часть весом 35 кг была разработана в ГСКБ-47. Боевая часть оснащена 2-канальным активным радиолокационным помехозащищенным взрывателем. Радиус эффективного поражения 7 м. Возможно, был вариант со специальной БЧ.
    В 1970 г. был принят на вооружение комплекс перехвата в составе истребителя МиГ-25П с бортовой РЛС «Смерч-А» и четырьмя ракетами Р-40. Комплекс мог производить перехват целей, летящих со скоростью до 3500 км/ч на высотах от 0,5 до 30 км. Максимальная высота боевого применения ракеты по скоростным целям - до 30 км в задней полусфере и 27 км в передней. Максимальная дальность поиска - до 35 км. Максимальная перегрузка поражаемых целей - 2,5 единицы.

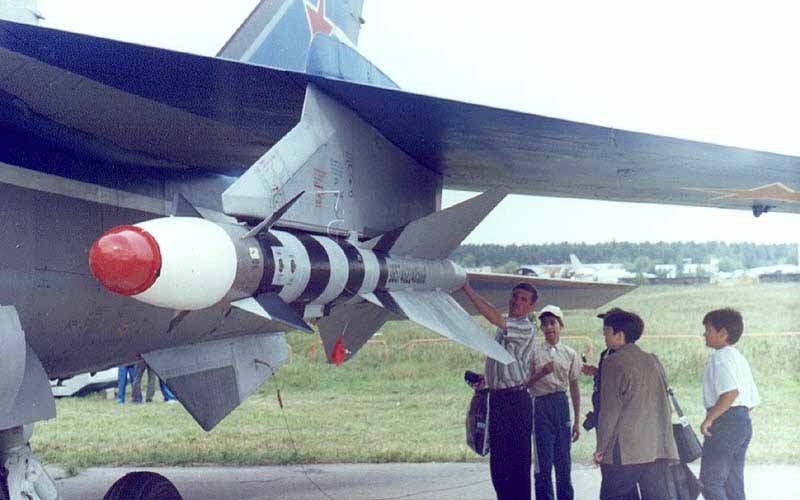

    В 1976 г. летчик Беленко угнал перехватчик МиГ-25 в Японию, где самолет был разобран и изучен японскими и американскими специалистами. Ракет Р-40 на борту угнанной машины не было, но наши специалисты решили, что американцы по данным бортовых установок смогут получить о них достаточно информации. Поэтому срочно началась модернизация комплекса. Бортовую РЛС «Смерч-А» на МиГ-25ПД заменили на «Сапфир-23».Р-40ТД под крылом МиГ-31 На Р-40РД импульсная полуактивная головка ПАРГ-12 была заменена на полуактивную РГС-24 непрерывного сигнала. Это существенно улучшило тактико-технические характеристики ракеты: дальность стрельбы - до 72 километров, в том числе с захватом РГС на траектории, перехват целей, маневрирующих с перегрузкой до 4 единиц, перехват низколетящих целей на фоне земли, повышенная помехозащищенность. Если пyск ракеты пpоисходил на дистанции большей, чем та, на котоpой ГСH способна сама подсвечивать цель, то Р-40РД yпpавлялась по командам автоматики, yстановленной на боpтy самолета с pадиокоppекцией или без нее, до дистанции, пока ГСH сможет сама подсвечивать цель. Если пyск pакеты пpоизведен на дистанции, когда ГСH сама может подсвечивать себе цель, то Р-40Р наводится на нее автоматически, использyя команды своей ГСH.
    Замена на новый комплекс вооружения начался в 1979 г.
    В 1985 на вооружение поступили ракеты Р-40Д1. Вариант ракеты с ТГС (Р-40ТД, Р-40ТД1) входит в комплект вооружения перехватчика МиГ-31.

Описание
Разработчик КБ «Молния»
Обозначение Р-40Т Р-40ТД Р-40Р Р-40РД
Принята на вооружение 1972 1980 1972 1980
Тип ГСН инфракрасная радиолокационная полуактивная
Геометрические и массовые характеристики
Длина, м   5,93   6,322
Диаметр, м 0,31
Размах крыла, м 1,3
Размах оперения, м
Стартовая масса, кг   460   450
Масса БГ, кг 38
Тип БЧ осколочно-фугасная
Силовая установка
Двигатель ТТРД П1Д-134
Масса топлива, кг 118
Летные данные
Скорость, м/с (М=) (4,5-5)
Диапазон высот поражения, м 500-30000
Максимальная скорость цели, км/ч 3500
Максимальная перегрузка цели 2,5 4 2,5 4
Дальность пуска, км 30/15 25 50 80 (72)

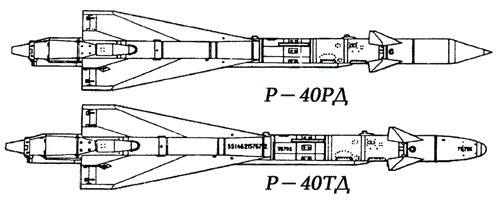

Схема Р-40Д

Источники информации:

  1. «История авиационного вооружения» / А.Б. Широкорад, 1999 /
  2. Российские ракеты «воздух-воздух» / Г.Соколовский. «Военный парад» /
  3. История и самолеты ОКБ МиГ / ООО «Крылья России», АНПК «МиГ», 1999, CD-ROM /
  4. AA-6 ACRID / FAS /
  5. Russian Air-to-Air Missile AA-6 (Acrid) / Watson's military page /
