Р-77П (РВВ-ПД)
УР «воздух-воздух» средней дальности

Р-77П (РВВ-ПД)    Несмотря на успешные испытания Р-77, доказавшие её высокую эффективность, ещё к 1996 году оформилась необходимость создания ракеты средней дальности нового поколения, тем более, что на Западе работы над такой ракетой уже велись. Главное требование к новой ракете – использование прямоточного маршевого двигателя (ПВРД), что обеспечивает значительное повышение дальности полета.
    К 1999 году прототип Р-77П был уже готов. Применение комбинированного ракетно-прямоточного двигателя призвано существенно увеличить дальность на малых высотах за счет многократного повышения удельного импульса по сравнению с обычным твердотопливным двигателем.
Макет Р-77П (РВВ-ПД) на МАКС-2001     Отработка ПВРД ведется на летающей лаборатории на базе ракеты 3М9 (от ЗРК «Куб»).
    Стартовая масса ракеты выросла до 225 кг. Корпус – из-за топливного бака пришлось удлинить на 200 мм. Удлиненные воздухозаборники играют роль крыльев размахом 0,39 м. Размах рулей увеличен до 0,82 м. Однако, и в этих габаритах, ракета вписывается во внутренние отсеки перспективных истребителей пятого поколения. Возможно, большая часть корпуса Р-77П выполнена из кевларопластика, т.к. новая двигательная схема меньше подвергает ракету воздействию высоких температур.
    Баллистическая дальность по сравнению с РВВ-АЕ выросла с 70 до 100 км. Дальность на встречном пуске в «дуэльной» ситуации истребителей достигает 115 км.

Описание
Разработчик ГосМКБ «Вымпел»
Обозначение Р-77П (РВВ-ПД)
Принята на вооружение -
Тип ГСН командно-инерциальная + радиолокационная активная + пассивная (?)
Геометрические и массовые характеристики
Длина, м 3,8 (3,8)
Диаметр, м 0,2
Размах крыла, м 0,39 (0,42)
Размах оперения, м 0,82 (0,74)
Стартовая масса, кг 225
Масса БГ, кг 22
Тип БЧ стержневая с микрокумулятивными элементами
Силовая установка
Двигатель комбинированный ПВРД
Летные данные
Скорость, м/с (М=) (5)
Диапазон высот поражения, м 20-30000
Максимальная скорость цели, км/ч
Перегрузка цели до 12
Дальность пуска, км 0,3-100

Макет Р-77П (РВВ-ПД) на МАКС-2001

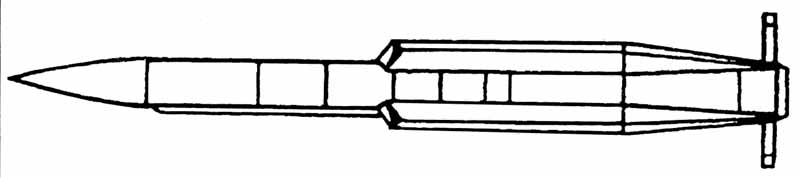

Схема Р-77 с ПВРД
